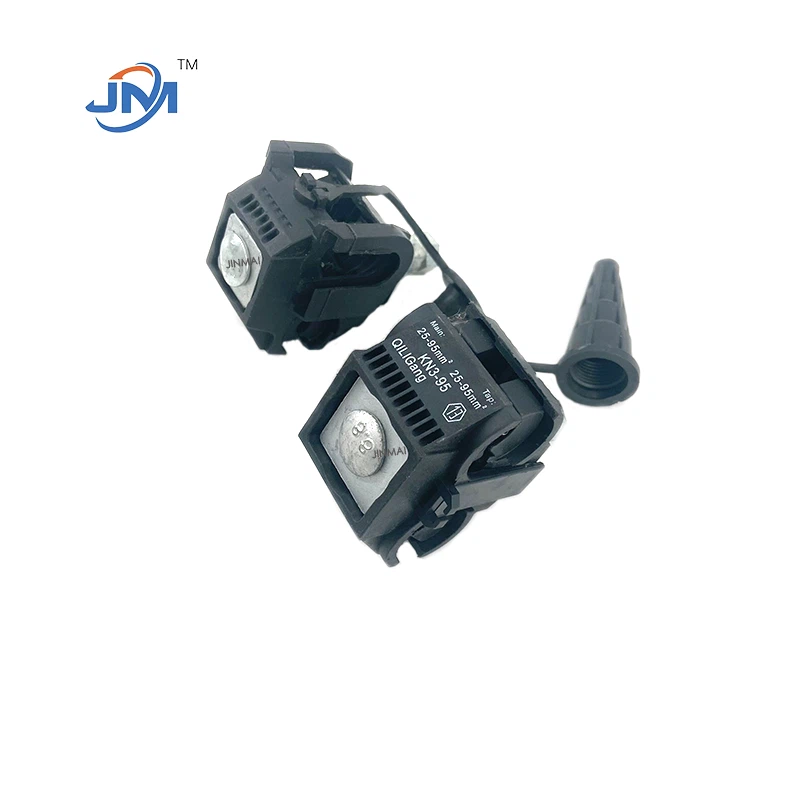

Piercing wire klemme

Stiktrådsklemmestrukturen består hovedsageligt af en forstærket skal, et punkteringsblad, en tætningspakning, vandtæt silikonefedt, en bolt med høj-styrke, en momentmøtrik og en kabelterminalhætte.

Funktioner

Fuldt isoleret skal: høj sikkerhed.
Lav elektrisk kontaktmodstand: Sørg for god elektrisk forbindelse.
Stort udvalg af applikationer: velegnet til kobber-aluminium docking og kobber-aluminium overgang samt forbindelse af ledninger med forskellige-tværsnit.
Vandtæt og korrosionsbestandig-: lang levetid.
Nem installation: ingen grund til at strippe isoleringslaget af ledningen, brug de skarpe torne på ledningsklemmen til direkte at gennembore ledningens isoleringslag og bide ledningskroppen sammen, og brug momentbolte, som ikke er styret af menneskelige faktorer.

Installationsmetode for enkelt-skrue isoleret piercing wire klemme

- Juster klemmemøtrikken til gennemboringstråden til den passende position, og sæt grenledningen helt ind i grenledningshætten.
- Indsæt hovedlinjen. Hvis hovedledningen har to lag isolering, skal en vis længde af den ydre isolering afisoleres ved tilslutningspositionen.
- Sæt hovedforgreningsledningen i den passende position, og hold den parallel. Stram først møtrikken med hånden for at fastgøre wireklemmen.
- Brug en topnøgle i den tilsvarende størrelse til at stramme møtrikken jævnt, indtil toppen brækker og falder af, og installationen er færdig.

Arbejdsprincip

Når kablet skal forgrenes eller tilsluttes, skal du indsætte kabelforgreningsterminalen i den vandtætte terminalhætte, bestemme hovedlinjeafgreningspositionen og spænde momentmøtrikken på trådklemmen med en topnøgle. Under denne proces vil kontaktbladet gennembore kabelisoleringslaget og komme i kontakt med lederen, tætningsringen presser kablet rundt om den punkterede position, og silikonefedtet i skallen løber over. Når drejningsmomentet når den indstillede værdi, falder møtrikkens drejningsmomentmekanisme af, hovedledningen og grenledningen er forbundet, og den vandtætte ydeevne og elektriske effekt opfylder de parametre, der kræves af standarden.

Ansøgningsfelt

Gennemborende ledningsklemmer bruges i vid udstrækning til at bygge strømforsyningssystem isoleret kabelafgreningsforbindelse, lav-overheadisoleret kabelforbindelse, lav-isoleret husstandskabelafgreningsforbindelse, gadelysfordelingssystem osv., der kræver brand-sikker eller flammehæmmende kabelforgreningsforbindelse.
